水泥電線桿成型工藝

                                                                                           編輯：張

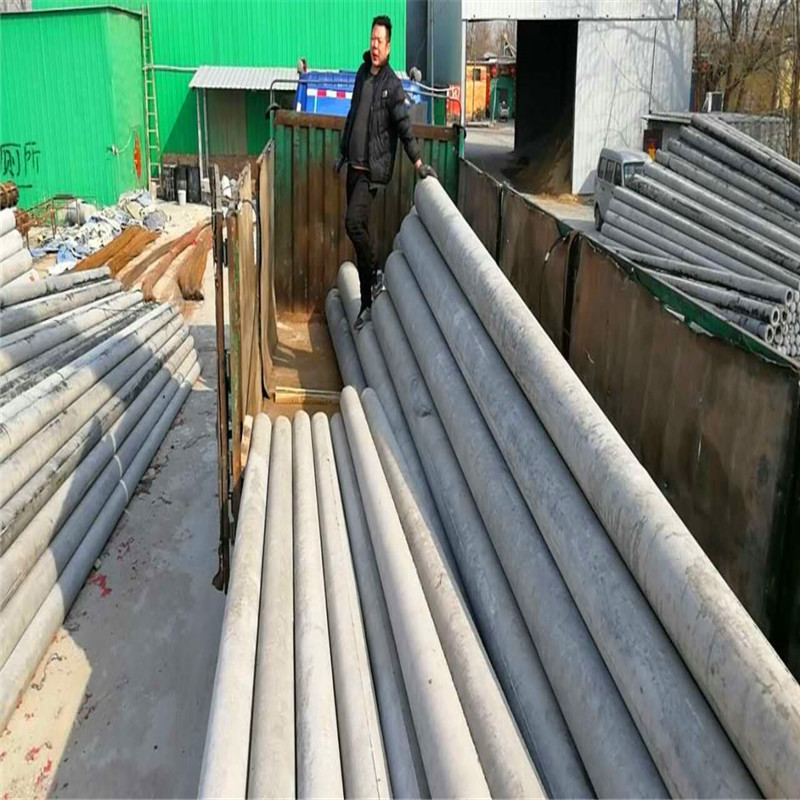

隨著日益增加的工人成本及市場需求度降低，在人力勞動與機(jī)械化程度始終是要做一個取舍，中國勞動力成本的大幅上升，緊隨歐美機(jī)械化程度就需要快速的提高。和諧機(jī)械水泥電線桿設(shè)備及水泥電桿模具及其相關(guān)配套的其他設(shè)備在為您的企業(yè)提供優(yōu)質(zhì)產(chǎn)品的同時(shí)也為您降低了勞動力成本，這樣您的產(chǎn)品在市場上將更有競爭力跟價(jià)格優(yōu)勢！下面我們來看一下水泥電桿的成型工藝如下：

(1)水泥電線桿布料：4f料時(shí)，樁模溫度不宜高出4512鋪中M部位，擔(dān)保兩頭有足夠的混凝土：并采納須要的防備漏漿的法子，  L模要布料要求勻稱，宜先鋪兩頭部位。

(2)張拉預(yù)庇力鋼筋：張拉的機(jī)具設(shè)備及儀表利用前必需經(jīng)：過校驗(yàn)，并按期維護(hù)和校驗(yàn)．管校的張拉力應(yīng)11算后確定；并宜回收內(nèi)力和伸長值雙控來確保頂應(yīng)力的節(jié)制。

水泥電線桿養(yǎng)護(hù)、況模(1)常壓養(yǎng)護(hù)：管樁蒸養(yǎng)的介質(zhì)應(yīng)回收飽和水蒸氣c蒸汽養(yǎng)護(hù)分為靜停、升溫、恒溫、降溫4個階段。靜停一般節(jié)制在1-2h，升溫速度一般節(jié)制在20一25Y／h，恒溫溫度一般節(jié)制在70Y*5℃．使混凝土到達(dá)劃定脫模強(qiáng)度；降溫需遲鈍舉辦。對摻加摻和料的管樁的養(yǎng)護(hù)制度在試驗(yàn)基本長舉辦調(diào)解。

蒸汽養(yǎng)護(hù)制度應(yīng)按照管棋品種、規(guī)格、差異的原質(zhì)料、差異季候等經(jīng)試驗(yàn)確定。

當(dāng)省產(chǎn)水泥桿進(jìn)程卡產(chǎn)生下列環(huán)境之一。應(yīng)從頭校驗(yàn)張拉設(shè)備：  (a)張拉時(shí)，水泥頂管，頂應(yīng)力鋼筋持續(xù)斷裂等異常環(huán)境；(b千斤頂漏油；(c)壓力表指劃不能退回零點(diǎn)；(d)千斤職改換壓力友,(e)離心成型：離心成型分為4階段：低速、低中速、中速、高速。低速為新拌混凝土殽雜料通過鋼模的翻轉(zhuǎn)，使其規(guī)復(fù)精采的活動性；低中速為布料階段，使新拌混凝土銷勻稱漫衍于模壁；中速是過渡階段，水泥電桿，使之繼承勻稱布料及降服離心力突增，淘汰表里分尼．提高管杖的密實(shí)性和抗?jié)B性；高速離心為重要的密實(shí)階段。各企業(yè)詳細(xì)的離心制度(轉(zhuǎn)速與時(shí)間)應(yīng)按照管校的品種、規(guī)格等經(jīng)試驗(yàn)確定，電線桿廠家，以得到的密實(shí)結(jié)果。

由混凝土攪拌開始至離心完畢廢在50mm內(nèi)完成；離心成型中，應(yīng)確保鋼模和離心機(jī)平穩(wěn)、正常運(yùn)轉(zhuǎn)，不得有跳動、竄動等異通例象。離心成型后，應(yīng)將余漿倒盡：

(1)內(nèi)上下溫度要根基一致。養(yǎng)護(hù)坑較深時(shí)宜回收蒸汽定向輪回養(yǎng)護(hù)工藝。

(2)脫模：預(yù)應(yīng)力混凝土管樁脫模強(qiáng)度不得低于35MPQ，預(yù)應(yīng)力高強(qiáng)混凝土管樁脫模強(qiáng)度不得低于40MPa。預(yù)應(yīng)力放張順序，水泥電線桿廠，應(yīng)采納對稱、交織放張要領(lǐng)。

(3)壓蒸養(yǎng)護(hù)：預(yù)應(yīng)力高強(qiáng)混凝土管樁經(jīng)蒸汽養(yǎng)護(hù)，脫模后即可進(jìn)人壓蒸釜舉辦壓蒸養(yǎng)護(hù)，水泥電線桿型號，壓蒸養(yǎng)護(hù)制度按照管樁的規(guī)格、原質(zhì)料、季候等經(jīng)試驗(yàn)確定。

壓蒸養(yǎng)護(hù)恒壓時(shí)蒸汽壓力宜節(jié)制在o．9—1．OMra．相應(yīng)溫度在180℃閣下。

當(dāng)釜內(nèi)壓力降至釜外大氣壓一致時(shí)，解除余氣后才氣打開釜門；當(dāng)釜外溫度較低或釜外風(fēng)速較大時(shí)，克制將樁當(dāng)即運(yùn)出釜外降溫，制止因溫差過大降溫速率過快而引起溫差縫隙。

(4) 自然養(yǎng)護(hù)：預(yù)應(yīng)力混凝土管校脫模后在制品堆場上需繼承舉辦保濕養(yǎng)護(hù)，以擔(dān)?；炷镣饷矟櫇瘢纻浒l(fā)生收縮縫隙

· ·如何提高水泥電線桿的質(zhì)量和強(qiáng)度

· [2019-08-31]·水泥電線桿表面產(chǎn)生裂紋原因

· [2019-08-31]·怎樣運(yùn)輸水泥電桿

· [2019-08-31]·介紹超長水泥電線桿的焊接流程

· [2019-08-31]·避雷水泥電線桿安裝與選擇
